O Minix possui dois modos de funcionamento:
Text Mode
, o modo padrão do terminal que vimos até agora;Graphic Mode
, o que vamos explorar neste Lab5. Existem alguns modos gráficos que permitem variar o ecrã ao nível da dimensão (resolução vertical e horizontal), no tipo de cores disponíveis e de como estas estão mapeadas na memória;

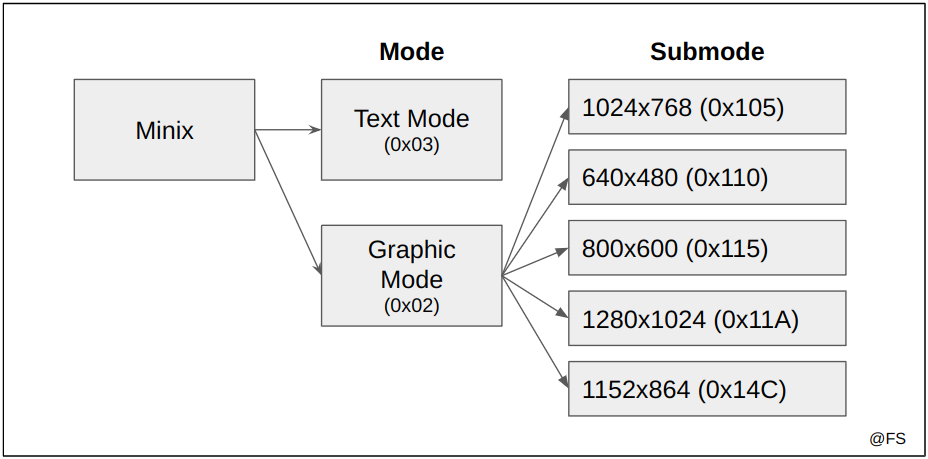

Modos do Minix
Para utilizar o modo gráfico é necessário configurá-lo através da Video Bios Extension (VBE). Este método usa duas novas ferramentas:
sys_int86
, para injetar na BIOS o comando pretendido em kernel mode;reg86_t
que suporta um conjunto de instruções que serão passadas como argumento da função anterior;A estrutura reg86_t possui alguns parâmetros de 16 bits cujo valor depende da configuração:
| Parâmetro reg86_t | Text Mode | Graphic Mode | |-------------------|-----------|--------------------| | ah | 0x00 | 0x4F | | al | Ox03 | 0x02 | | ax | 0x0003 | 0x4F02 | | bx | 0x0000 | submode \| BIT(14) | | intno | 0x10 | 0x10 |
AX pode ser interpretado como dois parâmetros de 8 bits: o AH (higher bits) e AL (lower bits), sendo AL responsável por determinar o modo de funcionamento (0x02 ou 0x03). BX representa o submodo de funcionamento no modo gráfico. BX também possui o BIT 14 ativo para tornar o mapeamento da memória linear
. O parâmetro “intno” é 0x10 nos dois casos.
Dado um submodo de funcionamento, a mudança para o respectivo modo gráfico pode ser realizada recorrendo à seguinte implementação:
int set_graphic_mode(uint16_t submode) {
reg86_t reg86;
memset(®86, 0, sizeof(reg86)); // inicialização da estrutura com o valor 0 em todos os parâmetros
reg86.intno = 0x10; // intno é sempre 0x10
reg86.ah = 0x4F; // parte mais significativa de AX
reg86.al = 0x02; // parte menos significativa de AX. 0x02 no caso de modo gráfico
// reg86.ax = 0x4F02; // equivamente às duas últimas instruções
reg86.bx = submode | BIT(14); // determinação do submodo com memória linear
if (sys_int86(®86) != 0) { // se houver algum erro, abortar a função
printf("Set graphic mode failed\n");
return 1;
}
return 0;
}
Tal como nos labs anteriores é importante deixar o Minix no mesmo estado por motivos de integridade do sistema. Assim é necessário voltar ao modo de texto antes de retornar qualquer função que use o modo gráfico. Uma possível solução:
int set_text_mode() {
reg86_t reg86;
memset(®86, 0, sizeof(reg86)); // inicialização da estrutura com o valor 0 em todos os parâmetros
reg86.intno = 0x10; // intno é sempre 0x10
reg86.ah = 0x00; // parte mais significativa de AX
reg86.al = 0x03; // parte menos significativa de AX. 0x03 no caso de modo texto
// reg86.ax = 0x0003; // equivamente às duas últimas instruções
reg86.bx = 0x0000; // não há submodo no modo de texto
if(sys_int86(®86) != 0) { // se houver algum erro, abortar a função
printf("Set text mode failed\n");
return 1;
}
return 0;
}
A LCF já possui uma implementação interna desta função: vg_exit()
.
A VRAM (Video RAM) é a memória que contém informação sobre a cor de cada píxel presente no ecrã. Antes de mudar o Minix para o modo gráfico é importante alocar memória suficiente de acordo com o submodo escolhido. Ao conjunto de memória alocada dá-se o nome de frame buffer
.

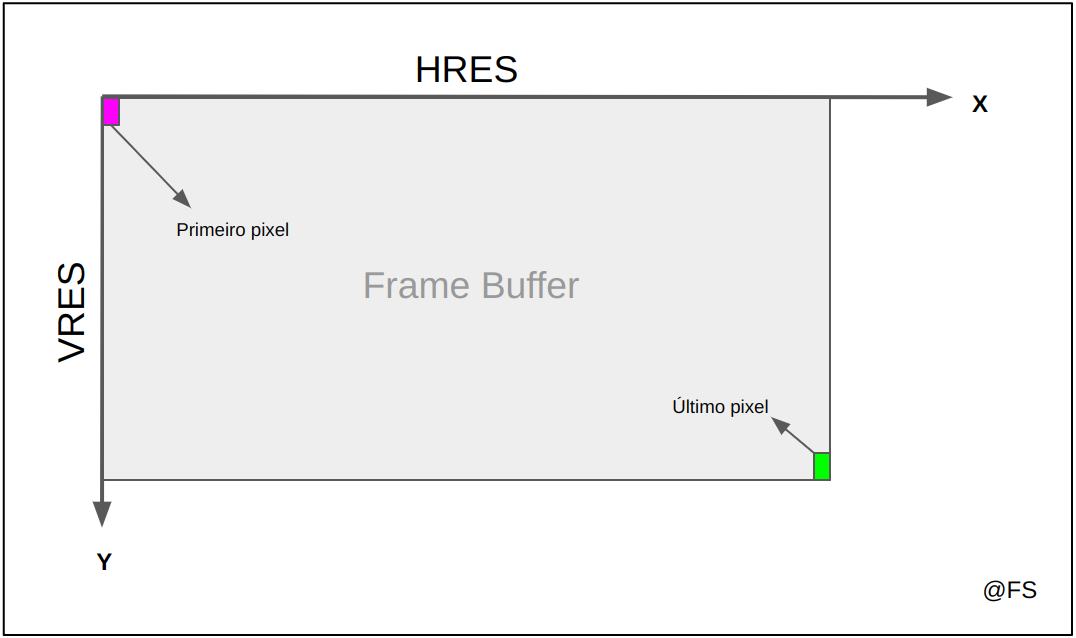

Frame Buffer
A VRAM no modo gráfico é sempre linear
e contínua, ou seja, a matriz de cores é na realidade um array contínuo de bytes. O seu tamanho depende:
Mode | Screen Resolution | Color Model | Bits per pixel (R:G:B) |
---|---|---|---|
0x105 | 1024x768 | Indexed | 8 |
0x110 | 640x480 | Direct color | 15((1:)5:5:5) |
0x115 | 800x600 | Direct color | 24 (8:8:8) |
0x11A | 1280x1024 | Direct color | 16 (5:6:5) |
0x14C | 1152x864 | Direct color | 32 ((8:)8:8:8) |
Conhecendo HRES
(resolução horizontal) é possível encontrar o índice do píxel que corresponde às coordenadas 2D do frame buffer:
uint32_t pixel_index(uint16_t x, uint16_t y) {
return y * HRES + x;
}
Conhecendo BitsPerPixel
(bits por pixel de cada cor, valor que varia com o modo) é possível encontrar a zona de memória a modificar. Como os offsets na memória são sempre em bytes precisamos primeiro de converter o número de bits em bytes usando um arredondamento por excesso. Por exemplo, no modo 0x110 precisa de 15 bits, que equivale na realidade a 2 bytes, por muito que não sejam totalmente preenchidos:
uint32_t frame_buffer_index(uint16_t x, uint16_t y) {
uint8_t bytes_per_pixel = (BitsPerPixel + 7) / 8; // Arredondamento por excesso
return pixel_index(x, y) * bytes_per_pixel; // Zona de memória onde começa o pixel (x, y)
}
As cores podem vir em dois formatos:
Modelo direto
: a cor é um conjunto de bytes que representam cada uma das componentes RGB (red, green, blue) do pixel.Modelo indexado
: a cor é previamente mapeada numa paleta de cores do Minix e apenas é necessário o índice dessa cor;

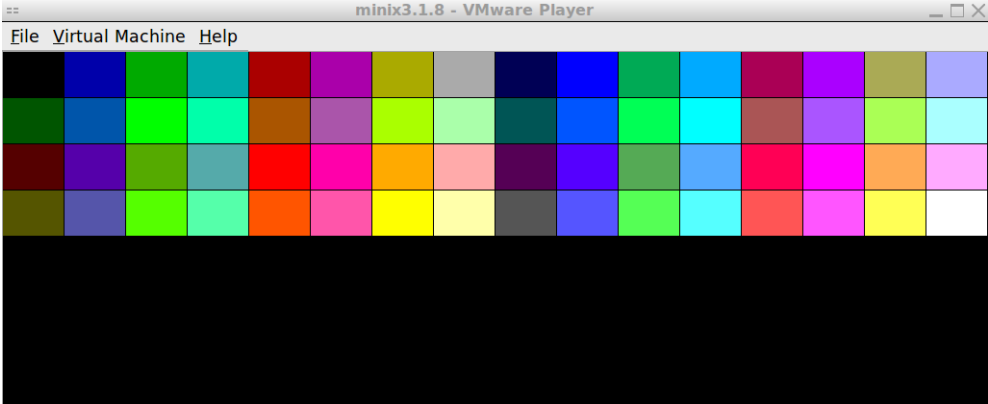

Paleta de cores indexadas do Minix
Nesta versão do Minix estão disponíveis 64 cores indexadas. Sabendo as características de cada modo é simples calcular o número de bytes de memória a alocar. Por exemplo:
unsigned int frame_0x105_bytes = 1024 x 768 x 1; // 8 bits = 1 byte
unsigned int frame_0x11A_bytes = 1280 x 1024 x 2; // 16 bits = 2 bytes
A LCF (LCOM Framework) já possui uma função que retorna os dados de cada modo e uma estrutura que comporta toda essa informação:
vbe_mode_info_t mode_info; // declaração da estrutura
memset(&mode_info, 0, sizeof(mode_info)); // inicialmente todos os valores são 0
if (vbe_get_mode_info(mode, &mode_info)) return 1; // preenchimento dos valores
Os parâmetros importantes de vbe_mode_info_t são os seguintes:
PhysBasePtr
- endereço físico do início do frame buffer;XResolution
- resolução horizontal, em píxeis;YResolution
- resolução vertical, em píxeis;BitsPerPixel
- número de bits por píxel;<COLOR>MaskSize
- número de bits da máscara de cores no modo direto. No modo 0x11A GreenMaskSize = 6;<COLOR>FieldPosition
- posição da máscara de cores. No modo 0x11A GreenFieldPosition = 5;MemoryModel
- 0x06 se for em modo direto, 0x105 se for em modo indexado;Onde <COLOR> pode uma qualquer cor primária do sistema RGB: Red, Green ou Blue.
A LCF também possui uma estrutura minix_mem_range
que suporta o endereço físico base e o endereço físico final do frame buffer a alocar e system calls que transformam esses endereços de memória física em memória virtual. De acordo com a unidade curricular de Sistemas Operativos um programa só deve lidar com endereços de memória virtual.
/* variáveis globais no ficheiro graphic.c */
// estrutura de dados que contém informação sobre o modo gráfico
vbe_mode_info_t mode_info;
// apontador para o início da memória virtual
uint8_t *frame_buffer;
/* função de mapeamento da VRAM */
int set_frame_buffer(uint16_t mode){
// retirar informação sobre o @mode
memset(&mode_info, 0, sizeof(mode_info));
if(vbe_get_mode_info(mode, &mode_info)) return 1;
// cálculo do tamanho do frame buffer, em bytes
uint8_t bytes_per_pixel = (BitsPerPixel + 7) / 8;
unsigned int frame_size = mode_info.XResolution * mode_info.YResolution * bytes_per_pixel;
// preenchimento dos endereços físicos
struct minix_mem_range physic_addresses;
physic_addresses.mr_base = mode_info.PhysBasePtr; // início físico do buffer
physic_addresses.mr_limit = physic_addresses.mr_base + frame_size; // fim físico do buffer
// alocação física da memória necessária para o frame buffer
if (sys_privctl(SELF, SYS_PRIV_ADD_MEM, &physic_addresses)) {
printf("Physical memory allocation error\n");
return 1;
}
// alocação virtual da memória necessária para o frame buffer
frame_buffer = vm_map_phys(SELF, (void*) physic_addresses.mr_base, frame_size);
if (frame_buffer == NULL) {
printf("Virtual memory allocation error");
return 1;
}
return 0;
}
Com o frame buffer instanciado, podemos inserir qualquer cor em qualquer posição:
int paint_pixel(uint16_t x, uint16_t y, uint32_t color) {
// As coordenadas têm de ser válidas
if(x >= mode_info.XResolution || y >= mode_info.YResolution) return 1;
// Cálculo dos Bytes per pixel da cor escolhida. Arredondamento por excesso.
unsigned BytesPerPixel = (mode_info.BitsPerPixel + 7) / 8;
// Índice (em bytes) da zona do píxel a colorir
unsigned int index = (mode_info.XResolution * y + x) * BytesPerPixel;
// A partir da zona de memória frame_buffer[index], copia @BytesPerPixel bytes da @color
if (memcpy(&frame_buffer[index], &color, BytesPerPixel) == NULL) return 1;
return 0;
}
Confesso que às vezes os cálculos, arredondamentos e offsets podem ser confusos. Em 2023 criei uma forma mais interativa de ver o que acontece, que está dispoível aqui.
Uma vez que esta folha é read-only, podem inspecionar as fórmulas, assim como copiar e colar para um sítio que possam editar.
X PixMap (XPM) é uma forma de representação de imagens. O ficheiro fornecido pixmap.h possui alguns exemplos no formato interpretado pelo Minix. Exemplo:
static xpm_row_t const pic1[] = {
"32 13 4",
" 0",
"x 2",
"o 14",
"+ 4",
" ",
" xxx ",
" xxxxxxx ",
" xxxxxx+xxxxxx ",
" xxxxxxx+++++xxxxxxx ",
" xxxxxxx+++++++++xxxxxxx ",
" xxxxxxx+++++++++xxxxxxx ",
" xxxxxxx+++++xxxxxxx ",
" xxxxxx+xxxxxx ",
" ooxxxxxxxoo ",
" ooo ooo ",
" ooo ooo ",
" ooo ooo "};
A primeira linha revela, por ordem:
Em seguida há a descrição das cores. Cada linha possui dois ou três argumentos:
A LCF providencia funções e estruturas de dados para lidar com XPMs:
uint8_t *xpm_load(xpm_map_t map, enum xpm_image_type type, xpm_image_t *img);
A descrição e tipo dos argumentos podem ser encontrados aqui. Assim é possível criar uma função que imprime em modo gráfico uma imagem XPM:
int print_xpm(xpm_map_t xpm, uint16_t x, uint16_t y) {
xpm_image_t img;
// retorna um apontador para um array de cores preenchido de acordo com o XPM
// atualiza @img com o valor do comprimento e altura da imagem
uint8_t *colors = xpm_load(xpm, XPM_INDEXED, &img);
if (colors == NULL) return 1;
for (int h = 0 ; h < img.height ; h++) {
for (int w = 0 ; w < img.width ; w++) {
if (vg_draw_pixel(x + w, y + h, *colors) != 0) return 1;
colors++; // avança para a próxima cor
}
}
return 0;
}
Ao longo do Lab5 programamos em 2 ficheiros:
graphics.c
, para implementação das funções referentes à manipulação da memória, cores e XPMs;lab5.c
, para implementação das funções de mais alto nível que usam as funções disponíveis no módulo do graphics;Ainda importamos os ficheiros utils.c
, timer.c
, i8254.h
, i8042.h
, KBC.c
e keyboard.c
dos labs anteriores. O ficheiro pixmap.h
também foi adicionado. Em LCOM o processo de compilação é simples pois existe sempre um makefile que auxilia na tarefa. Para compilar basta correr os seguintes comandos:
minix$ make clean # apaga os binários temporários
minix$ make # compila o programa
A biblioteca LCF (LCOM Framework) disponível nesta versão do Minix3 tem um conjunto de testes para cada função a implementar em lab5.c
. Assim é simples verificar se o programa corre como esperado para depois ser usado sem problemas no projeto. Para saber o conjunto dos testes disponíveis basta consultar:
minix$ lcom_run lab5
Neste caso em concreto estão disponíveis várias combinações:
minix$ lcom_run lab5 "init <105,110,115,11A,14C> <SECONDS> -t 1"
minix$ lcom_run lab5 "rectangle <105,110,115,11A,14C> <X> <Y> <DELTA_X> <DELTA_Y> <COLOR_HEX> -t 1"
minix$ lcom_run lab5 "pattern <105,110,115,11A,14C> <N_RECTANGLES> <COLOR_HEX> <STEP> -t 1"
minix$ lcom_run lab5 "xpm <XPM_INDEX> <X> <Y> -t 1"
minix$ lcom_run lab5 "move <XPM_INDEX> <XI>:<YI> <XF>:<YF> <SPEED>:<FPS> -t <0,1,2>"
@ Fábio Sá
@ Março de 2023
